• angol szinonimák:
• sluice gate flow

Definíció:

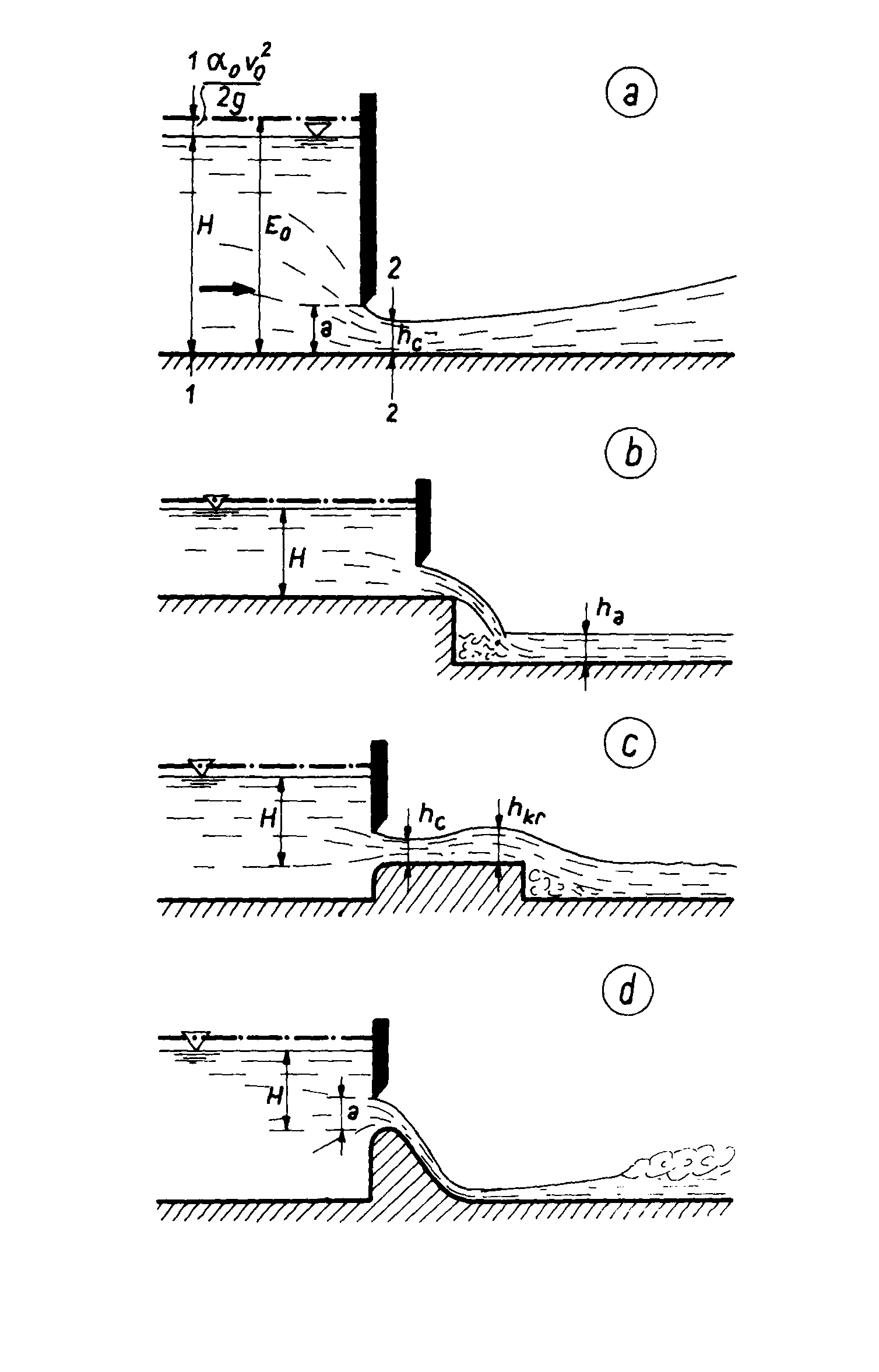

A csatolt ábra bemutatja a zsiliptábla alatti kifolyás néhány esetét. Az ábrán feltüntetett estekben az alvíz hatása elhanyagolható (szabad kifolyás). Ha az alvíz visszaduzzaszt a zsiliptáblához, akkor zsiliptábla alatti átfolyásról beszélünk.

A zsiliptábla alatti kifolyás vízhozamát a

Q = μba[2g(E₀-h_c)]^1/2

összefüggéssel számíthatjuk, ahol

Q - a vízhozam,

μ - a vízhozamtényező,

b - a zsiliptábla szélessége,

a - a zsiliptábla nyílása,

g - a nehézségi gyorsulás,

E₀ - a mederfenékre vonatkoztatott energiatartalom és

h_c - a kontrahált szelvény vastagsága.

E0 = H + v₀²/(2g).



Ábrák
