zsiliptábla alatti átfolyás
[hidraulika]
submerged sluice flow
[hydraulics]
  • angol szinonimák:
  • submerged sluice gate flow
Definíció:

Ha az alvíz részlegesen vagy teljesen beduzzaszt a zsiliptáblához, akkor zsiliptábla alatti átfolyásról beszélünk (ld. még zsiliptábla alatti kifolyás). A vízhozamot a

Q = μba [2g(E0-hz)]1/2

összefüggéssel határozhatjuk meg, ahol

Q - a vízhozam,

μ - a vízhozamtényező,

b - a zsiliptábla szélessége,

a - a zsiliptábla nyílása,

g - a nehézségi gyorsulás,

E0 - a medefenékre vonatkoztatott energiatartalom és

hz - a vízmélység értéke, melyet a fedőhenger tetejétől mérünk.

Mivel hz értékét általában nehéz kiszámítani, az impulzustétel segítségével meghatározott

hz = M/2 + [ha2 - M(E0 - M/4)]1/2

összefüggést ajánlják.

Forrás:
  • Bogárdi, Kozák, 1976
Szerkesztő/szerző: Bakonyi Péter

Ábrák

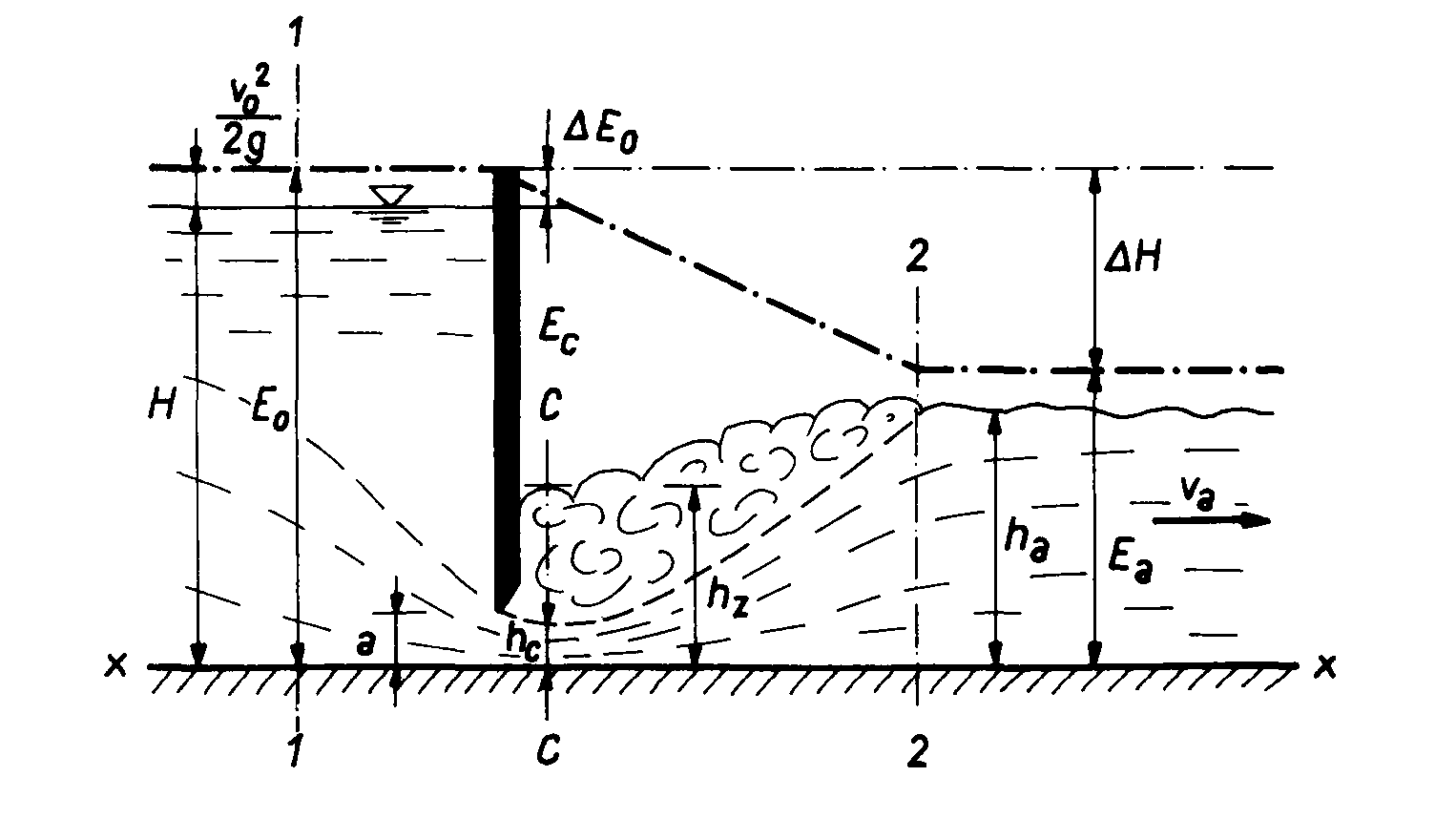

zsiliptábla alatti átfolyás
Forrás: Bogárdi-Kozák, 1976
